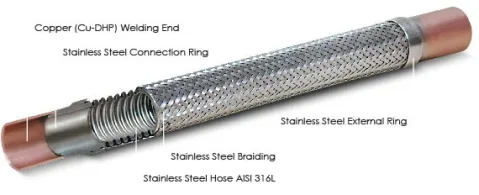

Ayvazova VIB-FLEX antivibracijska crijeva sastavljena su pomoću prstenasto valovitog crijeva od nehrđajućeg čelika i pletenica od nehrđajućeg čelika visoke čvrstoće i bakrenih zavarenih krajeva. Dizajnirani su za optimalnu izvedbu uglavnom u rashladnim sustavima kako bi apsorbirali vibracije i povezana oštećenja također kako bi spriječili pojavu buke u mehaničkim cjevovodima raznih primjena.
Apsorpcija vibracija:
Vibracije koje postoje u mehaničkim sustavima mogu uzrokovati mnoge ozbiljne probleme proizvođačima sustava i korisnicima. Vibracije uzrokuju nezanemarljivu količinu zamora materijala na dijelovima koji su im često izloženi. Buka je također još jedan problem koji treba spriječiti kako bi se korisnicima omogućio prikladan rad.
Antivibracijska crijeva koriste se u opskrbnim vodovima u pumpama, motorima, rashladnim jedinicama ili opremi za klimatizaciju radi smanjenja prijenosa vibracija i buke.
Prigušivači vibracija izrađeni su s valovitim unutarnjim crijevom i pletenim poklopcem koji pomaže povećati ocjenu otpornosti na pritisak i pruža krajnja ograničenja koja poništavaju potrebu za dodatnim kontrolnim sklopovima.
Koja su glavna područja primjene VIB-FLEX-a?
Prstenasto valovita metalna crijeva biraju se prema tlaku sustava, temperaturi i smjeru vibracija i koriste se u spojevima alata koji uzrokuju visoku razinu vibracija kao što su: rashladni sustavi, klima uređaji, pumpe za grijanje, tlačni sustavi, pumpe, motori, strojevi, kompresori
Bakreni krajevi VIB-FLEX-a zavareni su na savitljivo crijevo TIG metodom zavarivanja. Mnogi drugi proizvođači preferiraju metodu lemljenja nego spajanje fleksibilnog metalnog crijeva i bakrenih krajeva. Ova jednostavna metoda čini se kao ekonomično rješenje za dovršetak montaže.

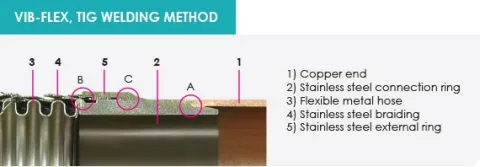

VIB-FLEX, TIG METODA ZAVARIVANJA:
- Trostruko zavarivanje: VIB-FLEX dovršava trostruko TIG zavarivanje u okruženju bez argona, spajajući savitljivo metalno crijevo i bakreni kraj. Prvi zavar (A) pričvršćuje bakreni završetak na spojni prsten, dok drugi zavar (B) pričvršćuje spojni prsten na savitljivo crijevo. Treći zavar (C) pričvršćuje čeličnu pletenicu i vanjski prsten na spojni prsten.
- TIG zavarivanje: TIG zavarivanje ima sposobnost punog popunjavanja praznih prostora, minimizira rizik od stvaranja pora i otporno je na ekstremno visoke temperature.
Glavne prednosti trostrukog TIG zavarivanja u odnosu na lemljenje
Sigurno i jednostavno
Dok se antivibracijska crijeva s lemljenjem postavljaju na sustave, spoj između crijeva i bakrenih krajeva prekriva se mokrim ručnikom ili krpom kako bi se spojevi zaštitili od pregrijavanja koje bi moglo oštetiti sklop.
Trostruki TIG postupak zavarivanja koji se koristi u VIB-FLEX-u sprječava takve probleme. Zato što je TIG zavarivanje nemoguće oštetiti pregrijavanjem. Ova sigurna struktura također smanjuje vrijeme instalacije i troškove u skladu s tim.
Vertikalna instalacija
Obično postavljanje antivibracijskih crijeva na hladnim mjestima uzrokuje stvaranje smrznutog sloja oko površine crijeva. Kada se sustav isključi, led se počinje topiti i voda teče prema dolje do bakrenog kraja. Dizajn drugih proizvođača omogućuje nakupljanje vode između fleksibilnog crijeva i vanjskog prstena. Kada se sustav ponovno pokrene, voda će se ponovno smrznuti i njezin volumen će se povećati, što uzrokuje opasnost od eksplozije crijeva prema unutra.
Zahvaljujući pametnom dizajnu VIB-FLEX-a, ne postoji takav prostor za stvaranje vode. Spojni prsten sprječava takve opasnosti i omogućuje učinkovito funkcioniranje sklopa crijeva.
